AIを活用した図面の照合システム

POINT

• 図面の作図ミスによるコストと工程のロスを解消

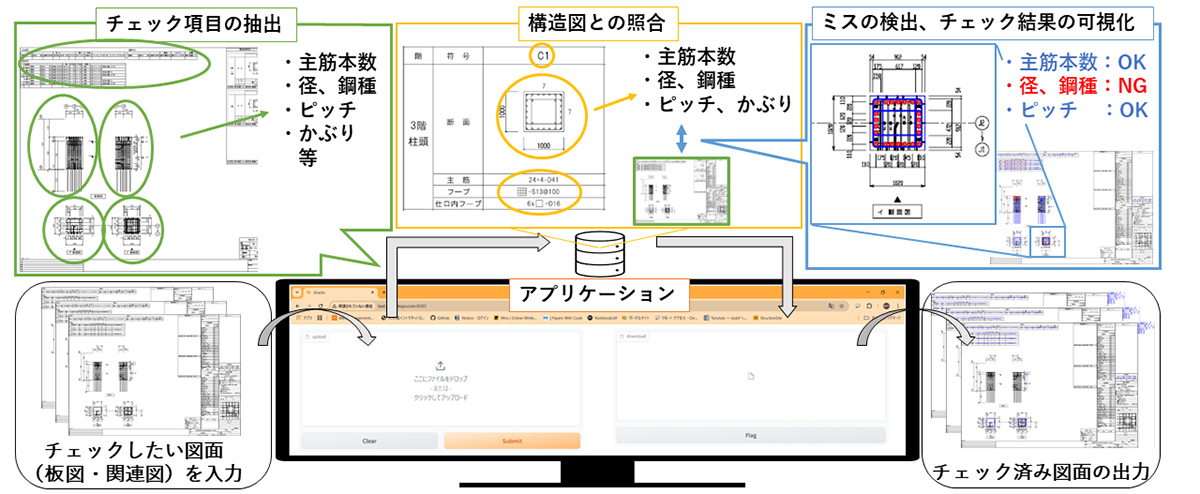

  システムの概要

  図面のチェック業務は膨大な時間を費やすうえ、チェック漏れがあった場合は部材の再製作が必要になるなど、コストアップと工程遅延による甚大な損失が発生します。そこで、まずはLRV工法のPCa部材を対象に、構造図の掲載範囲を自動でチェックするシステムを開発しました。
  図面のデータ形式は、DWG（dxf）形式とPDF形式を対象にしています。
  システムはWebアプリになっており、ネットワーク環境とユーザー名、パスワードがあればどこでも使用可能です。
  チェック結果については、図面枠外に記載したチェック一覧で確認することができ、該当箇所の色も変えているので、簡単に詳細を確認できます。図面１枚に対し、5秒程度でチェックが可能です。

• AIによりチェック項目を抽出

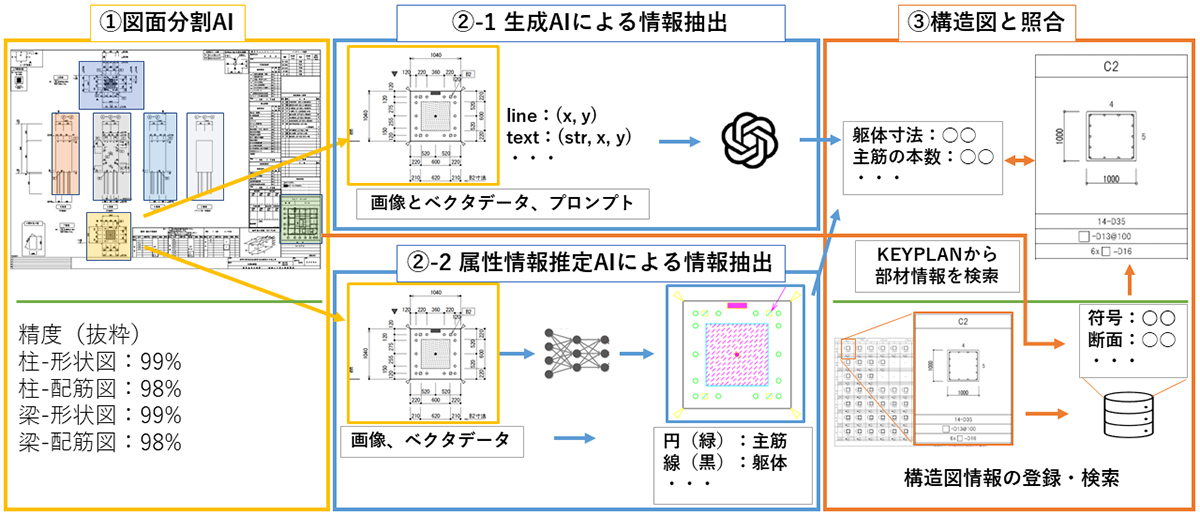

  AIを活用したチェックのフロー

  下記の手順にてチェック項目を抽出します。
  ①図面分割AI
  作図されている図面の種類（形状図、配筋図）や部材名（柱、梁、仕口）、切断面（平断面図、立面図）を特定し抽出。

  ②チェック項目抽出AI（生成AIによる情報抽出、属性情報推定AIによる情報抽出）
  抽出した図面からチェック項目（主筋やせん断補強筋の本数、ピッチ、かぶり厚さなど）を抽出。現在２種類のAIを試作しており、将来、精度の高い方を採用する計画です。

  ②-1：生成AIによる情報抽出
  画像、ベクタデータ、プロンプトを入力すると、生成AIが記載された寸法をもとにチェック項目を抽出。

  ②-2：属性情報推定AI
  画像を入力すると円や線の属性（主筋の円、継手の円など）を推定し、チェック項目を抽出。

• 抽出したチェック項目を照合

  チェック項目の抽出の様子

  あらかじめデータベース化した構造図（断面リスト、柱梁芯案内図、軸組図、特記仕様書など）の情報とAIにより抽出したチェック項目を照合し、正誤判定を行います。
