省エネシールド

POINT

• 外周部と内周部の回転速度をそれぞれ最適な速さに設定可能

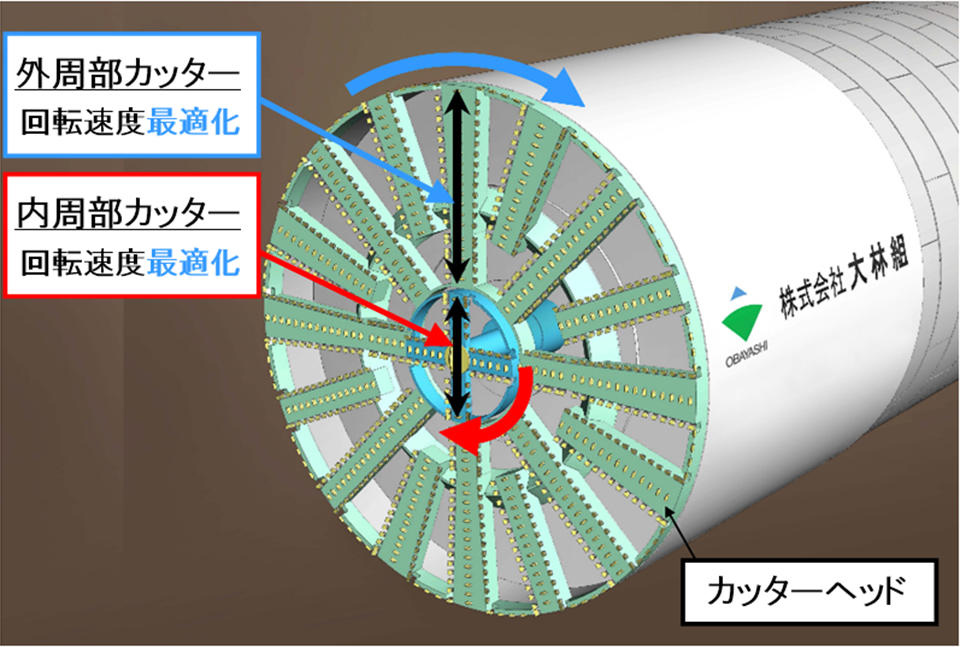

  省エネシールドの外観イメージ

  シールドマシン前面にあるカッターヘッドを外周部と内周部に分けて別々に回転させる「二重カッター方式」を採用したシールドマシンです。「二重カッター方式」により、外周部と内周部の回転速度をそれぞれ最適な速さに設定できるので効率的な掘削が可能となり、大断面トンネルの掘削において高速掘進および消費電力の低減を実現します。

•

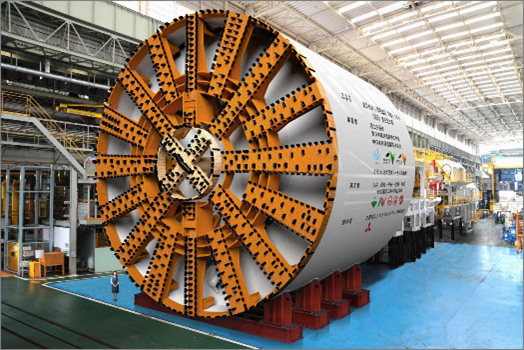

  省エネシールドの外観イメージ

•

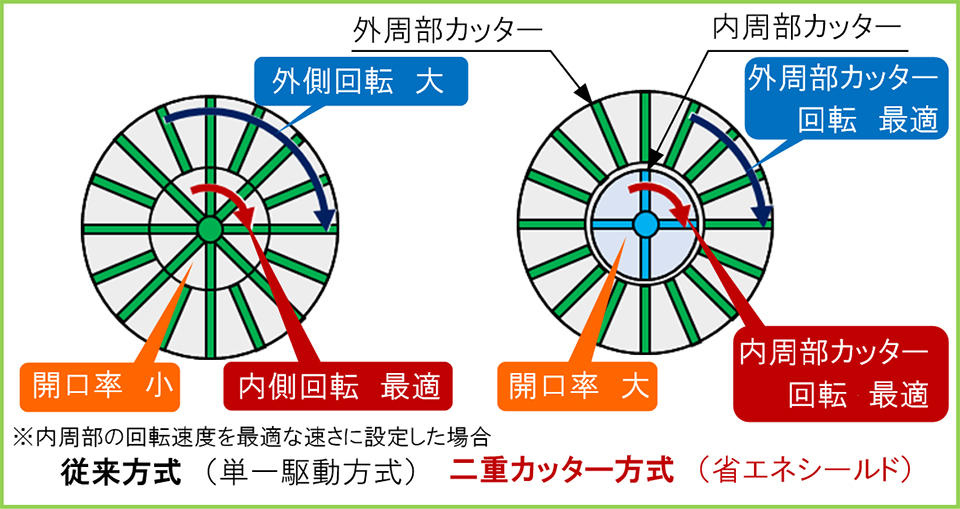

  カッター部正面図

•

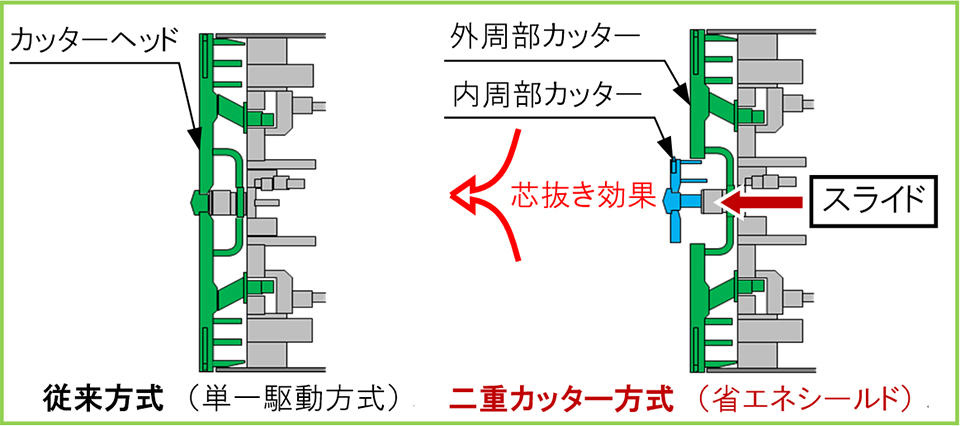

  カッター部断面図

• 掘進速度・精度の向上により工期短縮に貢献

  回転速度の最適化により、カッタービットの切り込み量を抑えるとともに、内周部の先行掘削による芯抜き効果でカッタートルクや推力を低減。掘進速度が約25％向上します。また、カッター中心部への土砂固着によるトラブルを防止して安定した掘削が行えるため、掘進稼働率が向上。それらにより工期を短縮できます。外周部カッターの回転速度の最適化と工期短縮により、シールドマシンの駆動に要する電力量が約30％低減し、コストも縮減できます。

• 切羽の安定により地盤変状を抑制

  カッター回転速度の調整により、チャンバー内の土砂の撹拌性能が向上し、塑性流動性を確保できるため、切羽の安定が図れます。
